Electricidad

Empalmes Eléctricos

Un empalme, enlace o unión del cableado eléctrico es la unión de dos o más cables en una instalación eléctrica. Hoy en día por seguridad es recomendable hacer las derivaciones mediante conectores o terminales eléctricos.

Empalme trenzado o cola de rata simple

Este tipo de empalme se emplea cuando los cables no van a estar sujetos a esfuerzos de tensión elevados. Se utiliza para hacer las conexiones de los cables en las cajas de conexión o salidas, ya sea de tomacorrientes o interruptores. En este tipo de uniones, el encintado puede ser sustituido por un conector de capuchón.

1. Retire aproximadamente 1 pulgada de aislamiento de cada una de las puntas de los conductores a unir.
2. Coloque las puntas formando una "X" un poco antes de donde está el aislante, y con la ayuda de una pinza comience a torcer las puntas desnudas como si fuera una cuerda.
3. Apriete correctamente la unión, pero de forma firme, sin estropear los cables. Si desea sustituir el encintado coloque el conector de capuchón.

Empalme cola de rata triple

Este es igual al empalme anterior, pero permite la unión de hasta 4 cables conductores.

Empalme de derivación simple o tipo "T"

Para realizar una unión de un alambre a otro que corre sin interrupción, se emplea este tipo de empalme.

1. Retire aproximadamente 3 cm de aislamiento del alambre que corre, utilice navaja o pinzas.
2. Retire aproximadamente 8 cm de aislamiento de la punta del cable que va a unir.
3. Coloque  el  alambre  a  derivar  en  forma  perpendicular  (en  ángulo  recto)  al  alambre  corrido (principal).
4. Con  la  mano  comience  a  enrollar  el  alambre  derivado  sobre  el  alambre  principal  en  forma  de espiras, con la ayuda de las pinzas apriete las espiras o vueltas.
5. Corte el sobrante y verifique que las espiras no queden encimadas al aislamiento.

Empalme de derivación doble

Llamado también de seguridad. Este empalme cumple el mismo trabajo que la unión de derivación simple, con la diferencia que la derivación es más segura, debido al nudo que se le hace.

1. Retira aproximadamente 3 cm. de aislamiento del cable principal.
2. Retira aproximadamente 8 cm. de aislamiento de la punta del cable que vas a unir.
3. Coloca el cable a derivar en forma perpendicular (en ángulo recto) al cable de corrido principal.
4. Con la mano comienza a enrollar, hacer un nudo entre el cable principal y el de derivación, de ahí en forma de espiras, con la ayuda de los alicates aprieta las espiras o vueltas.
5. Corta el sobrante y verifica que las espiras no queden encimadas al aislamiento o que queden puntas de los filamentos.

Empalme Western Unión

Este  empalme  nos  sirve  para  unir  dos  alambres;  soporta  mayores  esfuerzos  de  tensión  y  se  utiliza principalmente para tendidos.

1. Retire  el  aislamiento  aproximadamente  8  cm  de  la  punta  de  los  conductores  a  unir.
2. Realice a cada alambre un doblez en forma de “L” a 2,5 cm aproximadamente del aislamiento.
3. Cruce  los  cables  y  con  la  ayuda  de  las  pinzas  comience  a  doblar  una  de  las  puntas  enrollando alrededor del otro conductor, apretando las espiras o vueltas con las pinzas.
4. Una vez que ha terminado de enrollar una de las puntas, repita el proceso con la otra punta trabajando en dirección contraria.
5. Corte los sobrantes de alambre.

Empalme de derivación doble tipo "H"

En este tipo de empalme eléctrico se utilizan dos conductores que se asemejan a la letra “H”, lo que le da su nombre. Uno de los conductores es el de la línea principal, y el otro es el que se convierte en dos ramales.

Empalme de derivación doble tipo "C"

Se utiliza para unir dos conductores gruesos en caso de que se necesite derivar un alambre de un cable. También se lo conoce como “unión enrollada”.

Conductores Eléctricos

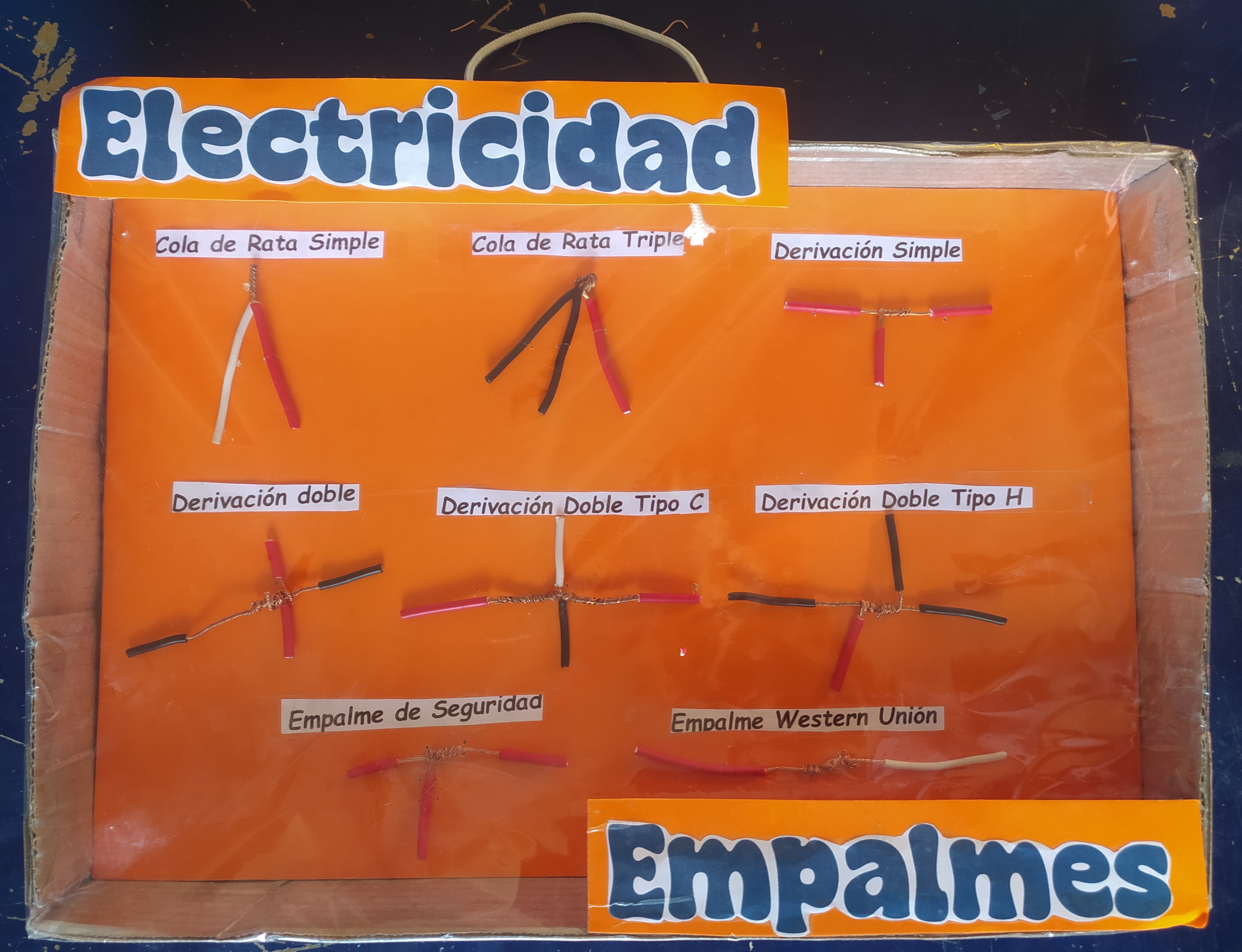

MUESTRARIO DE EMPALMES

TERMINALES ELÉCTRICOS

Borneras tipo regleta:

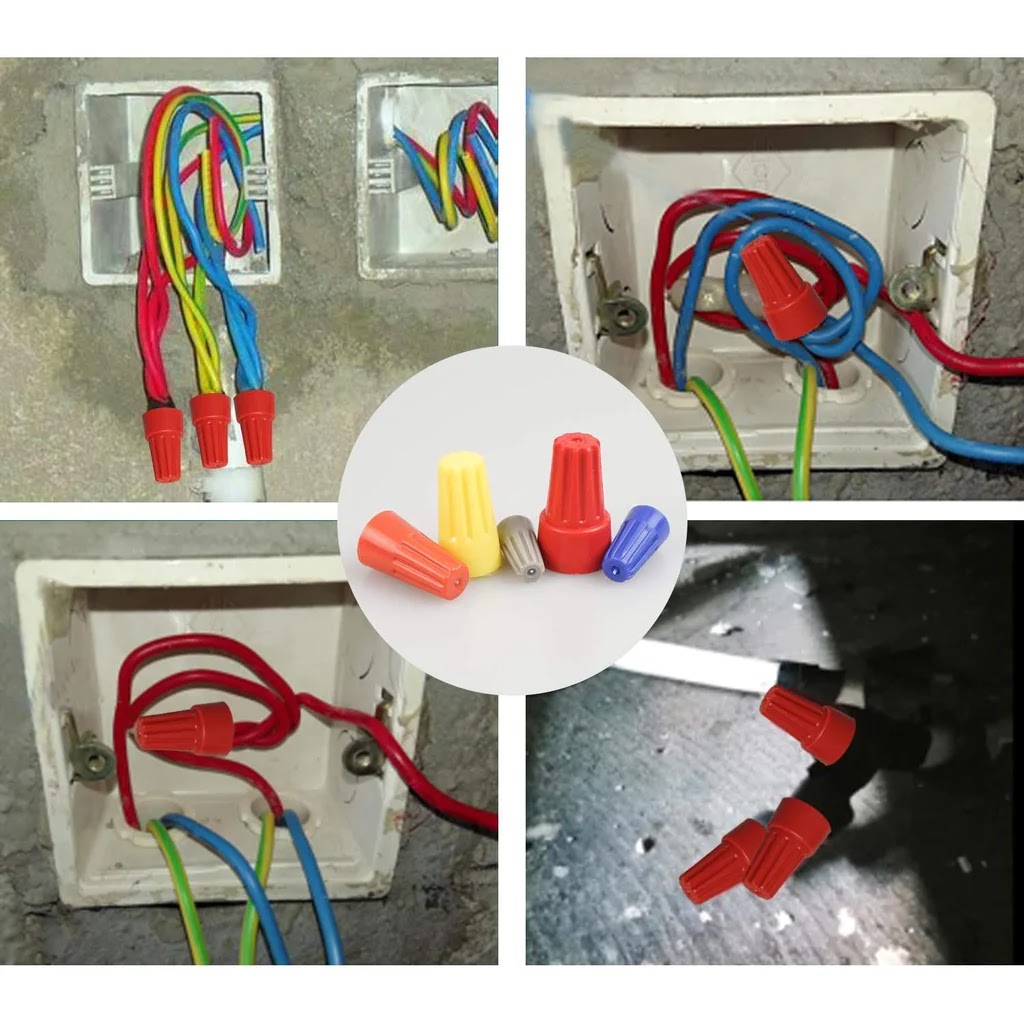

Conectores rápidos ciegos tipo rosca:

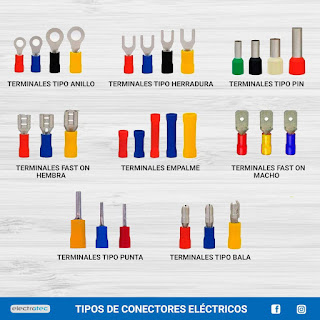

Muestrario de Terminales Eléctricos

COMO HACER UNA LÁMPARA DE NOCHE

Materiales:

• 1 socket colgante o tipo pera
• 2 metros de cable mellizo # 14
• 1 interruptor de paso para lámpara
• 1 enchufe
• 1 foco led de 7 watt

MODELO DE LAMPARAS DE NOCHE CON MATERIAL RECICLADO

PROYECTO DE LÁMPARAS DE MESA

COMO INSTALAR UN INTERRUPTOR SIMPLE

¿Cómo instalar un Circuito en SERIE con 2 focos accionado por un Interruptor?

¿Cómo instalar un Circuito en PARALELO con 2 focos accionado por un Interruptor?

¿Cómo conectar un TOMACORRIENTE en un circuito de Alumbrado?

Maquetas de trabajo de circuitos eléctricos mixtos

MAQUETAS DE ESTUDIANTES

Electricidad Básica

Como sacar el consumo de energía eléctrica:

Como sacar el consumo de energía eléctrica más detenidamente según los recibos de luz:

Tienes también la opción de la siguiente, que es la página web de Ministerio de Energía y Minas para que puedas calcular el consumo de energía eléctrica:

https://eficienciaenergetica.minem.gob.pe/calculadora/#calculadora
